EFH 109

Klicken Sie auf ein Bild, um zu einer vergrösserten Bild- oder Grafik-Ansicht zu gelangen -

         mit Klick auf (am rechten Seitenrand) gelangen Sie jeweils mit einem Schritt wieder zum Seitenanfang nach oben

nach WoFlV. zus. 109,2 qm Wohn- und Nutzfläche, Außenmaße 10,00 m x 8,00 m, überbaute Grundfläche 80,0 qm,

Kurzcharakteristik / Besonderheiten: Variante mit Verblendmauerwerkfassaden, Dachneigung 45°, Schopf-/Krüppelwalm, zusätzl. Dachflächenfenster Bereich DG-Galerie, Eltern-Schlafraum mit begehbarem Schrankraum, bodenstehende Fenster-/Balkontür-Elemente im DG, Treppe zentral in Gebäudemitte angeordnet, Lichtöffnung geschoßhoch vom Treppenraum zum Essplatz im EG, diagonal gestellter Schornsteinzug für Kaminfeuer, kleinteilige Fensteröffnungen im Bereich Arbeitsplatte der Küche, HWR mit Nebeneingangstür, zusätzl. Duscheinrichtung im EG-WC,



Giebel mit Nebeneingangstür HWR, "Küche" und "Wohnen", Ausrichtung Süd/Süd-West

Seite zur Terrasse, Terrassenzugang aus "Wohnen" und "Küche"

Giebel Ausrichtung Nord-West - Terrassenseite Ausrichtung Süd-West

Visualisierung/Simulation Gebäudelage auf dem Grundstück, Anlage Carport, Bezug zur vorhandenen nachbarschaftlichen Bebauung, Ausrichtung Hauseingang Nord-Ost

3D-Visualisierung Simulation Einblick in das Erdgeschoss

3D-Visualisierung Simulation Einblick in das Dachgeschoss

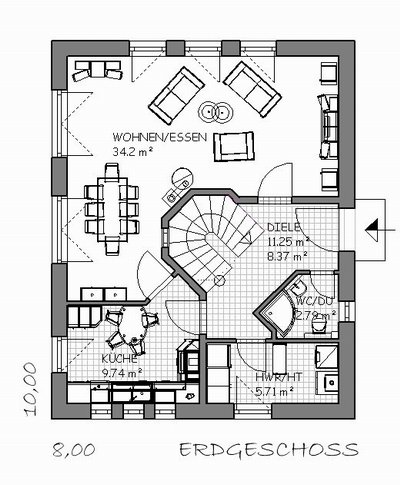

Grundriss Erdgeschoss > n. WoFlV. 61,0 qm

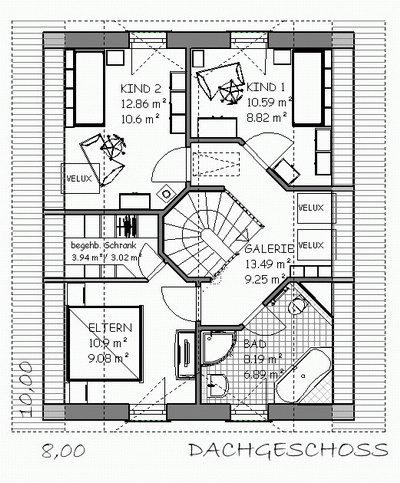

Grundriss Dachgeschoss > n. WoFlV. 48,2 qm
